拱形骨架护坡及隧道明暗洞CAD设计图纸

一套完整体系的拱形骨架护坡构造及隧道截面设计图纸，对于实际护坡工程项目施工过程中，帮助将是非常巨大的。可以这么说，合理的图样设计及精准的现场施工将是决定一个项目成败的关键因素。

1.隧道截面图及护坡结构明细


2.拱形骨架护坡链接部位明细图，主要包括：

a.与斜切式洞门平台相接 b.与挡墙相连 c.与翼墙相连 d.骨架与坡顶相连

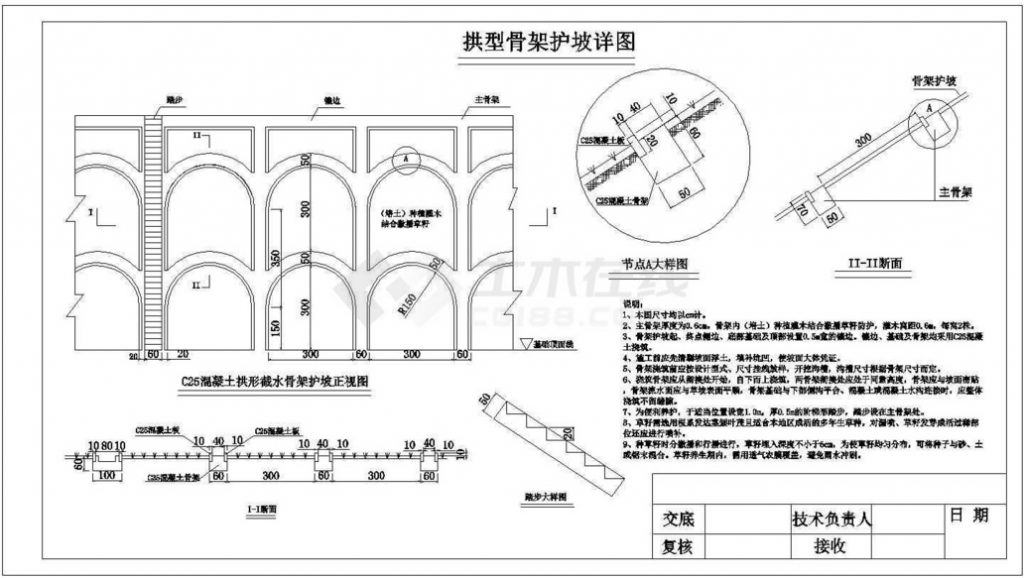

3.拱形骨架护坡详细标注

说明：
a.本图尺寸均以CM为单位
b.主骨架厚度为0.6cm，骨架护坡内(土壤培育)种植灌木结合草坪有效防护，灌木蜗距0.6M，每窝2株。
c.骨架护坡起始至终点侧位，底部基础及顶部均采用C25混凝土浇筑，骨架内部以空心六角护坡模具浇筑空心护坡砖填充布置。
d.施工前应先清刷护坡面表层浮土，填补凹坑，使坡面尽量保持平整。
e.骨架浇筑前应按图纸设计样式，尺寸挂钩施工，开挖槽沟，槽沟尺寸根据骨架实际尺寸而定。
f.浇筑护坡骨架应从底部开始，自下而上浇筑，确保两骨架高度相同，随后构件骨架圆弧部分。
g.为便利养护，于适当位置设立步行踏步在主骨架处。
h.草籽和灌木绿色种植根据实际需求配置，完成需喷雾洒水养护。

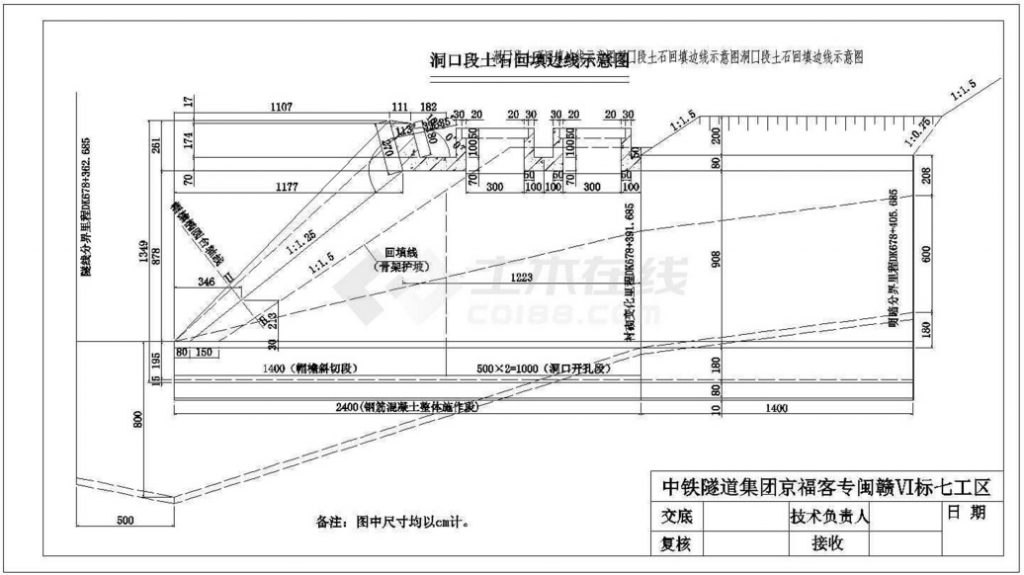

4.洞口段土石添边线示意图


5.隧道明暗洞衔接处防排水处理结构图

说明：
a.图纸均以CM为单位
b.本图只适用于明暗洞衔接处防排水处理设计样式
c.背贴式止水带设置
d.变形缝的处理
e.防水板处理

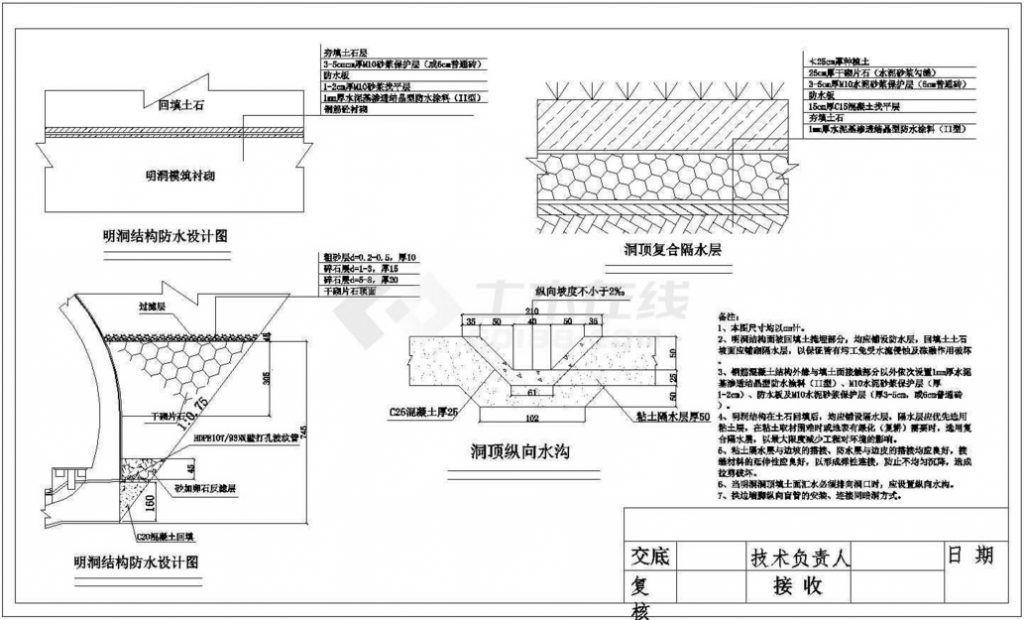

6.明洞结构防水设计图
