插板式声屏障遮板钢模具F1-F5型号构造图PDF下载

此图纸为客运专线铁路常用跨度梁桥面附属水泥基设施，主要型号包括F1、F2、F3、F4、F5五个型号的插板式声屏障遮板钢模具构造图，设计图内容主要包括F1-F5多个型号的声屏障遮板预埋位置及所需数量。



插板式声屏障遮板钢模具预制及施工要求如下：

1. 本图尺寸除注明者外均以毫米计算。
2. 各类声屏障预埋件的外露部分防腐处理应采用多元合金渗+锌铬涂层+封闭层。
3. 可根据实际施工情况适当调整端部声屏障遮板钢模具的长度。
4. 所制水泥遮板声屏障间4MM断缝用砂浆填塞。
5. 预埋螺栓垫螺母使得钢板定位。
6. 预埋螺栓采用U型高强螺栓，材质采用45#钢并进行调质热处理加工，其技术条件应符合《优质碳素结构钢》GB/T699，并与声屏障安装匹配。
7. 钢板B与U型螺栓预埋于图示位置，U型螺栓外侧预埋在声屏障遮板钢模具内，内侧待浇筑竖墙A时锚固在竖墙中，采用各类声屏障遮板钢模具预制水泥遮板和浇筑竖墙A时应确保U型螺栓的定位准确无误。
8. 在存放、运输、安装各类水泥声屏障遮板时注意保护预埋件外露部分，且在预制完成时注意有效保存处理各类水泥制品塑料模具及钢模具。
9. 预埋螺栓螺纹的加工精度等级为6级。
10. 螺栓的锤子度误差不大于0.2%，外露螺杆长度误差正负3MM，遮板预留槽底高度误差正负5MM，螺栓横、纵向偏差正负3MM。
11. 在施工过程中，不得直接焊接螺栓。

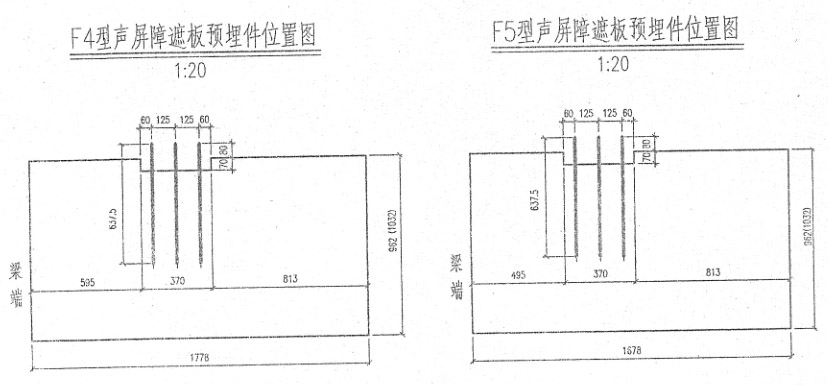

12. F4、F5型插板式声屏障遮板钢模具主要用于连续梁端部。
13. 括号外高度962MM的遮板适用于六面坡和人字坡的桥面构造，括号内高度1032MM的遮板适用于V字坡的桥面构造。
14. 由各类声屏障钢模具所制相关插板式声屏障预埋件的安装工艺及精度要求详细“通环（2009）8323A”。
15. 数量表中螺母的规格和数量仅适用于钢板B定位的螺母。
