铁路防护栅栏塑料模具预制施工通线（2010）要求

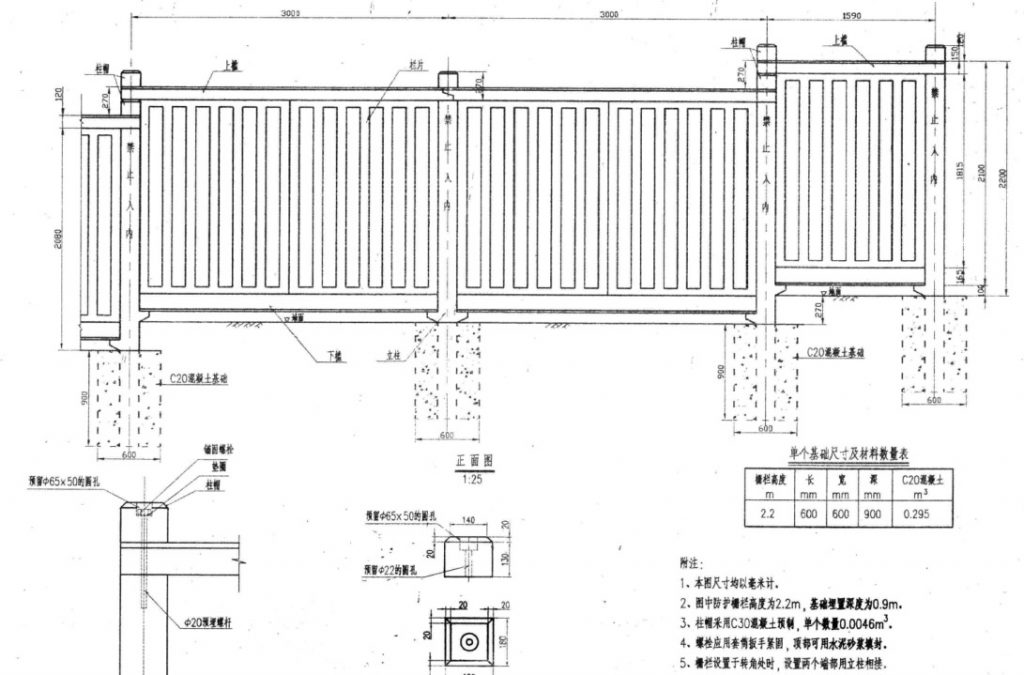

采用铁路防护栅栏塑料模具预制钢筋混凝土防护栅栏使用于地面沿线路方向纵坡小于20%地段，地面纵坡大于20%地段需根据地形进行个别设计，截面尺寸应与通图保持一致并保证铁路防护栅栏达到有效防护高度。地面纵坡小于10%地段，防护栅栏塑料模具栅栏单元长度3米，10%-20%地段防护栅栏单元长度为1.59米。

其中，铁路防护栅栏塑料模具主要由立柱模具、上梁模具、下梁模具、栏片模具及柱帽构成，水泥预制厂直接统一批量生产，水泥防护栅栏现场拼装，每单元（相邻两立柱中心距离）长度分为3米和1.59米两种，俗称3单元及159单元。各水泥构件采用C30混凝土预制，主筋采用HRB335，箍筋及构造筋采用HPB235。



1.防护栅栏水泥立柱塑料模具

水泥立柱模具有效预制截面尺寸为180毫米乘以180毫米。1.8米高防护栅栏立柱高度2380毫米，2.2米高防护栅栏立柱高度2980毫米，两侧设置100毫米长牛腿支撑，以便搭接下梁，在台阶过渡处两侧牛腿支撑高度差为270毫米，铁路防护栅栏的起点、重点或与其他建筑物连接时，可以采用单侧牛腿支撑。

2.铁路防护栅栏塑料模具上下梁

防护栅栏塑料模具上下梁预制浇筑上梁高度为120毫米，分端部及中间两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽，卡槽深度15毫米。1.8米防护栅栏下梁高度为155毫米，2.2米防护栅栏下梁高度为165毫米，上不有向上的卡槽，深度10毫米，预制钢筋混凝土防护栅栏烂片可以通过上下梁的卡槽固定。

3.防护栅栏塑料模具栏片尺寸

每个防护栅栏塑料模具单元含两片栏片，空隙宽120毫米，1.8米高防护栅栏栏片高度为1445毫米，2.2米高防护栅栏塑料模具预制水泥栏片高度为1835毫米。

4.防护栅栏塑料模具柱帽尺寸

柱帽截面尺寸为180毫米乘以180毫米，高度150毫米，中心预留螺栓孔，用于铁路防护栅栏塑料模具立柱顶部及台阶过渡处前后上梁间的连接，拼装后螺栓孔采用C30混凝土封填。
