高铁水泥电缆槽、盖板、遮板平面安装布置图PDF下载

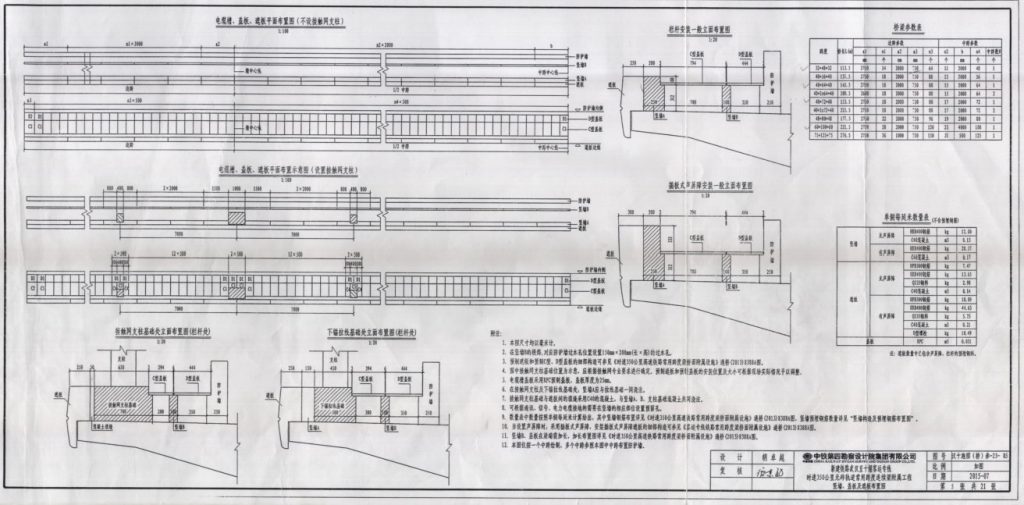

此图为通桥（2013）8388A系列高铁水泥电缆槽、水泥盖板及水泥遮板组合平面安装布置图，其中包括不设接触网支柱、设置接触网支柱、接触网支柱基础处里面布置图（栏杆处）、下锚拉线基础处立面布置图（栏杆处）、栏杆安装一般立面布置图及插板式声屏障安装一般立面布置图。



附注内容：

1.本图水泥电缆槽、水泥盖板、水泥遮板及所有相关尺寸均为毫米设计。
2.在竖墙B的根部，对应防护墙过水孔位置设置150毫米乘以200毫米（长乘以高）的过水孔。
3.预制遮板和预制C型、D型盖板的西部构造可参见《时速350公里高速铁路常用跨度梁桥面附属设施》通桥（2013）8388A图。
4.图中接触网支柱基础位置为示意图，应柑橘接触网专业要求进行确定，预制遮板和预制盖板的安装位置及大小可根据现场实际情况予以调整。
5.水泥电缆槽盖板采用RPC盖板模具预制RPC盖板，水泥盖板厚度为25毫米。
6.在接触网支柱及下锚拉线基础处，竖墙A应与拉线基础一同浇注。
7.接触网支柱基础与水泥遮板间的填缝采用C40的混凝土，与竖墙A,B支柱基础混凝土共同浇注。
8.可根据通讯，信号，电力电缆接地的需要在竖墙的相应部位设置预留孔。
9.数量表中数量按照单侧每延米计算给出，其中竖墙钢筋布置详见《时速350公里高速铁路常用跨度梁桥面附属设置》通桥（2013）8388A图，竖墙预埋钢筋数量详见“竖墙构造及预埋钢筋布置图”。
10.当设置水泥遮板声屏障时，采用插板式声屏障，安装插板式声屏障遮板的西部构造可参见《客运专线铁路常用跨度梁桥面附属设施》通桥（2013）8388A图。
11.竖墙B、水泥盖板在两端需加长，加长布置图详见《时速350公里高速铁路常用跨度梁桥面附属设施》通桥（2013）8388A图。
12.本图仅按一个中跨绘制，多个中跨参照本图中中跨布置防护墙。

友情提示：主要应用公司及高铁线路为中铁第四勘察设计院集团有限公司，新建铁路武汉至十堰客运专线。本图纸仅供学习交流使用，切勿用于商业用途，否则后果自负，下载地址：http://pan.baidu.com/s/1kUVHYHD
