高速公路路侧石模具安装使用设计图

高速公路的通畅能反应出一个国家和地区交通发达程度，作为高速公路常见的高速公路路侧石砼制品，在浇筑过程中采用规格统一的高速公路路侧石模具，以实惠耐用堪称高速公路建设上的福音。

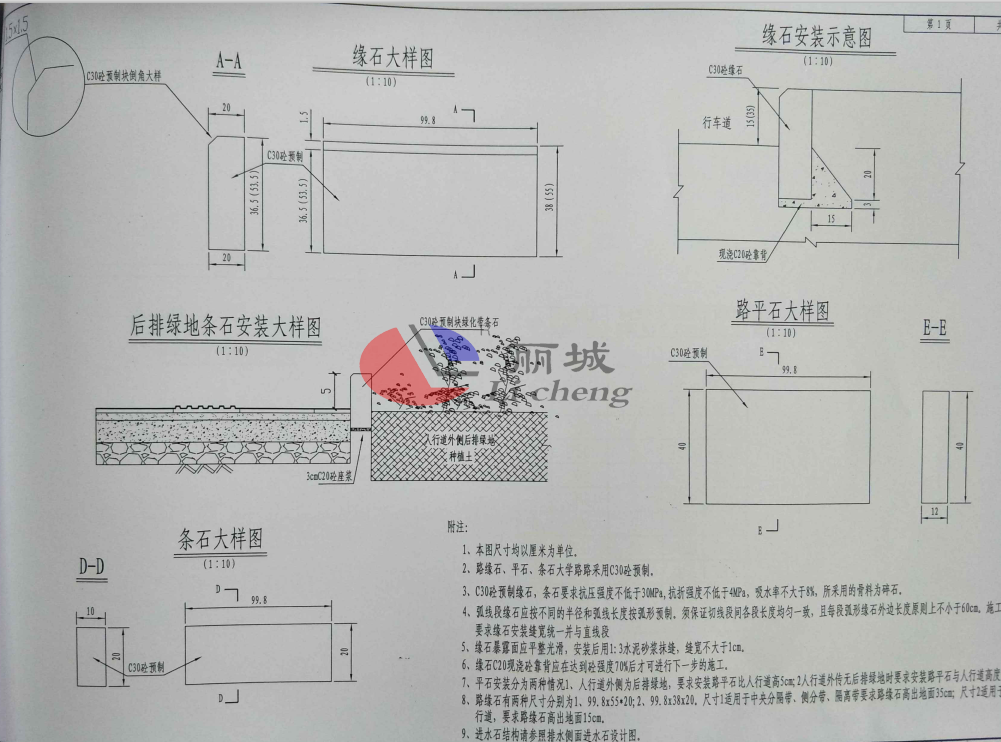

因高速公路所需要承担的运输量要比普通公路高出几倍乃至几十倍，所以在建造高速公路时，对于路面宽度以及通行能力上的要求是极大的，路沿石能有将高速公路的车道进行区分外，也能有效的对于临时停车道进行划分，采用统一规格浇筑成型的高速公路路侧石模具，在保持每块砼制品的规格上都一致，对于模具注塑过程中采用主要原料还是以PP聚丙烯塑料为主，高速公路路侧石模具安装与市政公路路侧石的安装方式实质上相似，路沿石模具在浇筑完成后安装使用过程中也有很多注意点。下面这张为某工程市政路沿石砼制品安装施工使用设计图。



附注详细信息：

1.本图尺寸均以厘米为单位。


2.路缘石、平石、条石大学路路采用C30砼预制。

3.C30砼预制缘石、条石要求抗压强度不低于30MPa，吸水率不大于8%，所采用的骨料为碎石。

4.弧线断缘石应按不同的半径和弧线长度按弧形进行预制，须保证切线段间长度均匀一致，且每段弧形缘石边长长度原则上不小于60cm，施工中要求缘石安装缝宽统一并支线段。

5.缘石暴露面应平整光滑，安装后用1:3水泥砂浆抹缝，缝宽不大于1cm。

6.缘石C20现浇砼靠背应在达到砼强度70%后才可进行下一步的施工。

7.平石安装分两种情况1.人行道外侧后排绿地，要求安装路平石比人行道高5cm;2人行道外传无后排绿地要求安装路平石与人行道高度齐。

8.路缘石有两种尺寸分别为1、99.8*55*20；2、99.8*38*20.尺寸1适用于中央分隔带、侧分带。隔离带要求路缘石高出地面35cm,尺寸2适用于人行道，要求路缘石高出地面15cm。

9.进水石结构请参照排水侧面进水石设计图。

友情提示：本图纸仅供学习交流使用，切勿用于商业用途，否则后果自负，下载地址：https://pan.baidu.com/s/1miHjBk8
