桥梁防撞护栏模具使用设计施工图纸

高速公路作为交通要道，在所采用的防撞设施上是严谨又严谨，对于在发生交通事故后的紧急关头下能起到挽救生命的作用，所以桥梁防撞桥护栏的存在是必然的，桥护栏的浇筑也是极为重要，浇筑前对于桥梁防撞护栏模具选购也极为重要。

一款优异的桥梁防撞护栏塑料模具注塑用料上以采用ABS塑料为主要用料，判别注塑过程中是否使用全新料注塑成型的塑料模具，主要可以根据外观上呈现鹅黄色外观，透过阳光照射下无杂质的存在。通过利用桥梁防撞护栏模具浇筑成型的桥梁防护栏，在与土基想结合，对发生交通事故后利用土基，立柱横梁的变形来吸收碰撞能量，并迫使失控车辆改变方向，使车辆恢复到正常行驶路线，保证乘车人员的生命安全，减少不必要的损失。

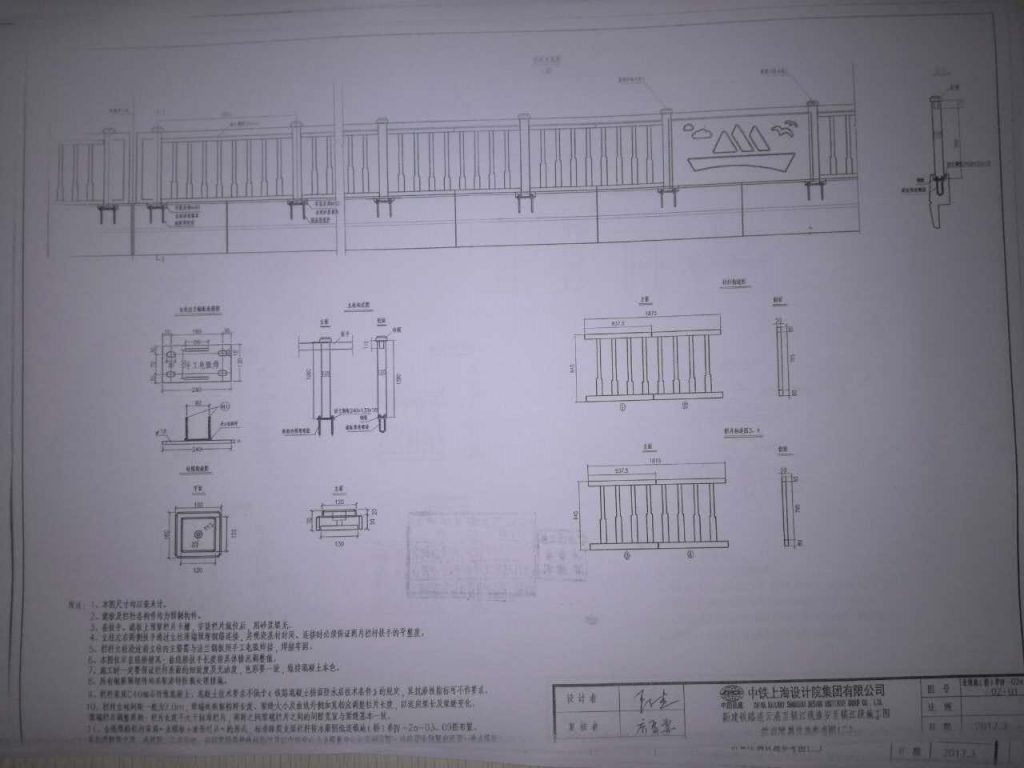

下面这份设计施工图是对于桥梁防撞护栏模具使用过程的详细说明：



附注信息简要说明：

1.本图尺寸均按毫米计量。

2.遮板及栏杆各构件均为预制构件。

3.在扶手、遮板上预留栏片卡槽。安装栏片就位后，用砂浆填充。

4.立柱左右两侧扶手通过立柱顶端预埋钢筋连接，并现浇基材封闭。连接时必须保证两片栏杆扶手的平整度。

5.栏杆立柱浇筑前立柱内柱内主筋与法兰钢板用手工电弧焊接，焊接牢固。

6.施工时一定要保证栏杆表面的细致度与光洁度，色彩要一直，保持混凝土性质。

7.栏杆浇筑采用C40混凝土，混凝土技术要求不低于《铁标铁路混凝土桥面防水层技术条件》的规定，其抗渗性指标可不做要求……

使用桥梁防撞护栏模具浇筑完成后在使用过程中，通过结合以上图纸在进行水泥护栏模具砼制品预制施工过程中因注意一下几个问题，护栏施工时应正确控制各种设施的材料，特别是预埋在路基中的管道正确位，施工过程中不容许对下地设施造成任何顺坏，对与遇到通信管线，泄水管或涵顶填土深度不足时，因调剂立柱地位，或转变立柱固定方法，对于立柱打入过深时不得将立柱拔出纠正，需将其余全部拔出，将其基础重新夯实后再打入，或调剂立柱地位。

友情提示：本图纸仅供学习交流使用，切勿用于商业用途，否则后果自负，下载地址：https://pan.baidu.com/s/1miHjBk8
