高铁rpc盖板塑料模具施工养护详细说明

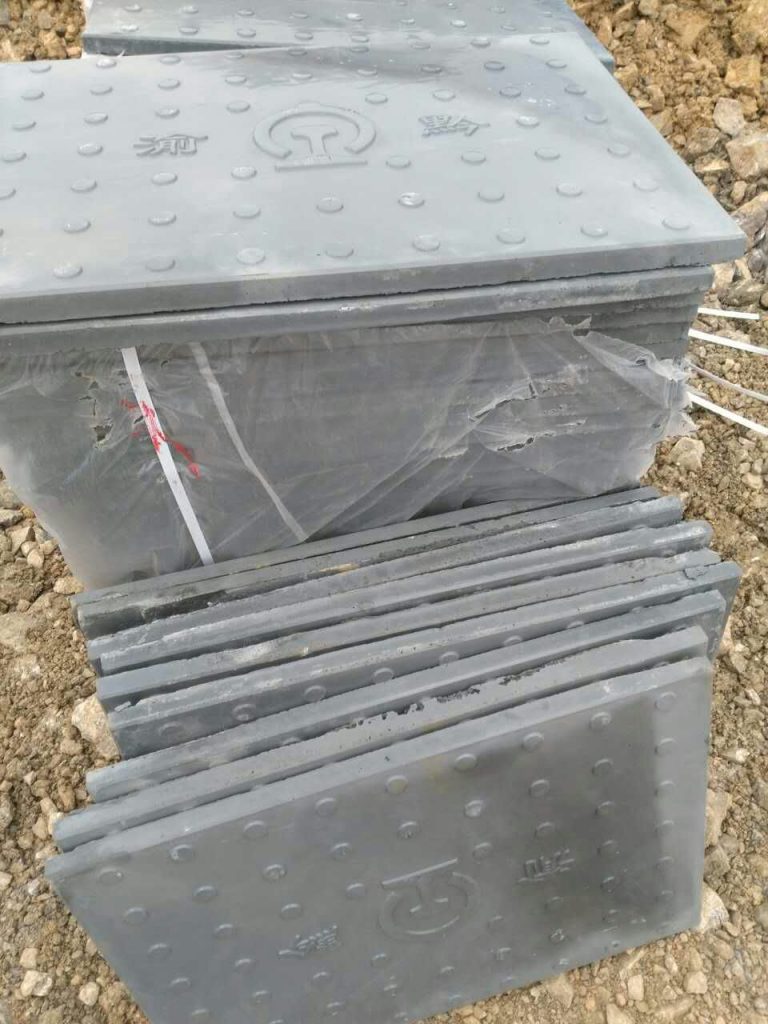

高铁RPC盖板的使用往往是结合电力电缆，水利等渠沟的上端处使用，通过使用高铁rpc盖板塑料模具浇筑成型的水泥盖板，在浇筑过程以及模具养护过程中极为重要，下面来对于盖板塑料模具在浇筑施工过程中的注意事项来进行详细的解说。

RPC盖板模具在浇筑过程中所需要采用的材质以及浇筑工艺主要有一下几点：



1.搅拌设计应采用强制式搅拌机，搅拌速度不宜杜宇45转/分。

2.RPC材料的水胶比应控制在0.2以下。

3.总氯离子含量不应超过胶凝材料总量的0.06%。

4.钢纤维掺量不应低于60kg/m³。

5.在配置RPC材料拌和物时，何种原材料设备的极限偏差应符合规定：水泥。符合掺和料干燥状态土1%;骨料采用干燥骨料土2%；水、外加剂图0.5%；钢纤维土1.0%

6.投料顺序应为骨料、钢纤维、水泥、复核掺和物、水、化学增强剂、干料先预先搅拌4min，加水、化学增强剂在搅拌4min。

7.搅拌完毕的活性粉末混凝土材料拌合物塌落度控制在140-180mm

8.拌和物应在20min内灌注完毕，单一构件应一次浇筑成型。

9.RPC材料搅拌、运输、浇筑应在10℃以上的环境下完成。

10.在灌注RPC构件过程中应随机制作RPC材料试件，试件应水构件或同条件下成型，并随构件同条件养护。

11.RPC材料抗压强度、抗拉强度、弹性模量、电通量、抗冻等级指标应满足第六点中的要求。

以上几点便是塑料模具浇筑过需要注意的几点，而对于浇筑成功后养护过程也极为重要。完成成型的构件需要采用以下几点来进行养护，其主要有静停、初养、终养以及最后的自然养护。下面就来对以上几点养护方式来进行详细说明：



1.静养：成型后的构件静停的温度在10℃以上，相对湿度在60%以上，静停时间不应小于6小时。

2.初养：静停完毕后的构件需要进行蒸汽养护，升温速度不能过块，最佳把握在10℃/h，升温至40℃后要恒温保持在24小时，在以不大于10℃/h的速度降温。

3.拆模：初养结束后，可以拆模，拆模时应确定保构件温度与环境温差不大于15℃。

4.终养：脱模后的构件终养过程分升温，恒温，降温三个阶段，升温速度不应大于10℃/h降温速度不应大于10℃/h,恒温温度控制在70℃土5℃之间，

5.自然养护：构件终养结束后需要自然养护，在养护过程中环境平均温度需高于10℃，并需要对盖板模具浇筑成型的预制件进行浇水，并且要进行覆盖，养护的时间不应该小于14天，气温低于10℃时候按冬季施工处理。

以上几点便是在对高铁rpc盖板塑料模具在浇筑以及日后养护过程中需要注意的几点，在以上几点都能优异的完成后在相信在日后使用上也能更为方便。达到真正的省时省力。
