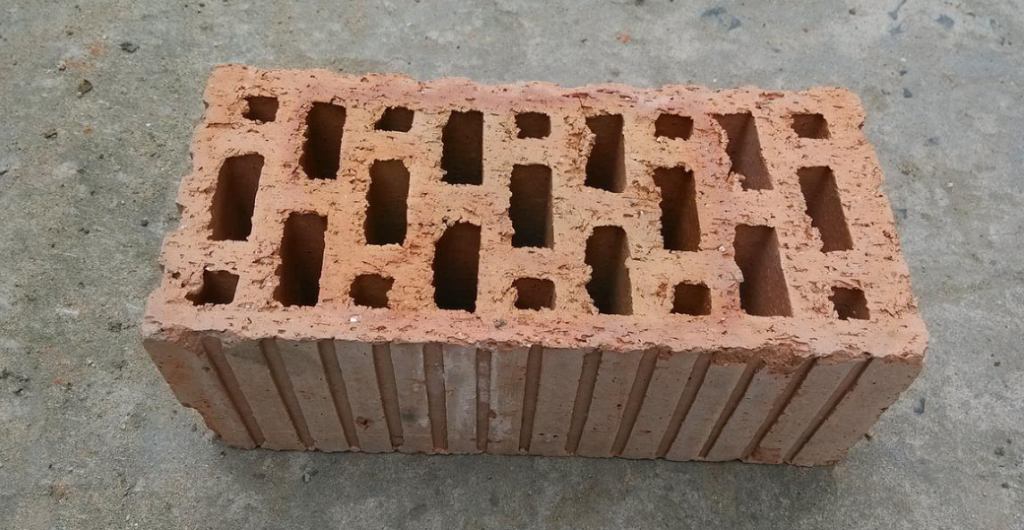

烧结多孔砖

环保砖的制作方式往往有采用通过彩砖模具浇筑成型或者采用烧结的方式来进行制作，下面要讲述的这款砖就是采用烧结的方式制作成型，在制作烧结多孔砖其用料上极为环保。

烧结多孔砖所使用的原料大多采用粘土、页岩、煤矸石、粉煤灰为主要原料经焙烧而成，主要用于承重部位的多孔砖。烧结多孔砖也有因其外观较为美观的经烧焙而成用于清水墙或者带有装饰面的多孔砖。



烧结多孔砖与普通的烧结砖有所不同，普通烧结砖有自重大、体积小、生产能耗高、施工效率低等缺点，用烧结多孔砖和烧结空心砖代替烧结普通砖，可使建筑物自重减轻30%左右，节约粘土20%～30%，节省燃料10%～20%，墙体施工功效提高40%，并改善砖的隔热隔声性能。通常在相同的热工性能要求下，用空心砖砌筑的墙体厚度比用实心砖砌筑的墙体减薄半砖左右，所以推广使用多孔砖和空心砖是加快我国墙体材料改革，促进墙体材料工业技术进步的重要措施之一。

其烧结多孔砖的质量等级主要根据抗压强度分为MU30、MU25、MU20、MU15、MU10五个强度等级，强度和抗风性能合格砖，根据尺寸偏差、外观质量、孔型及孔洞排列、泛霜、石灰爆裂分为优等品、一等品和合格品三个质量等级。如何去辨别烧结多孔砖的质量，可以从外观上去辨别，质量优等的烧结多孔砖一条面和顶面的颜色都需一致、裂纹上大面上深入孔壁15mm以上宽度方向及其延伸到条面、顶面的长度在60mm之间，条面的水平裂纹在80mm之间，杂质在砖面上造成的凸出高度不大于3mm的烧结多孔砖为优等品;而一等品的水泥模具预制件在颜色上基本一致裂纹条面的长度在80mm，延伸到顶面的长度在100mm之间杂质凸起高度不大于4mm;而合格品的烧结多孔砖在表面颜色上么有较大的要求，裂纹延伸条面长度在100mm之间，延伸顶面的在120mm之间，杂质在砖面造成的凸出高度不大于5mm。通过以上三种数据可以得出如何通过砖表面外观来判定砖面的优劣程度。



我国现在实行低碳节能为主题，运输过程中砖面的堆放都有一定的规定，砖面在市场销售量也极高。所以采用烧结多孔砖在无论是在市政基础建设上还是基础民房建设上都极为实用。
