AB竖墙模具设计方案图

挡渣墙的使用大多是在高速高铁上使用，其主要的作用是后期使用过程中能起到防止震动偏移，防止产生共振，采用AB竖墙模具浇筑成型的挡渣墙水泥制品在使用过程中可以起到防止铁轨胀缩带动桥梁移动，方便桥梁微量改动。

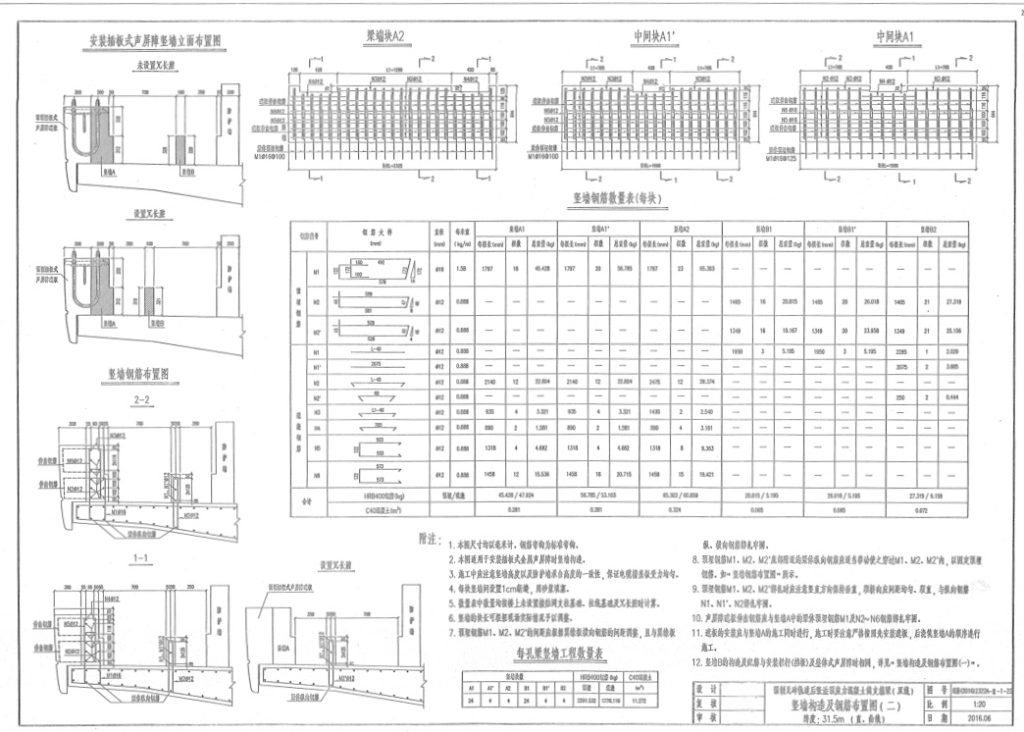

AB竖墙模具由于外观体型上都较为大，模具大多都制成水泥制品钢模具来进行水泥制品的浇筑，下面这张设计图是AB竖墙模具在安装过程中的详细使用情况



附注：
1.本图纸尺寸均已毫米计，钢筋弯钩为标准弯钩。
2.本图适用于安装插板式金属声屏障时竖墙构造。
3.施工中应注意竖墙高度为防护轴承合高度的一致性，保证电缆槽盖板受力均匀。
4.每块竖墙间设置1cm断缝，用砂浆填塞。
5.数量表中数量均按桥上未设置接触网支柱基础，拉线基础及冗长腔时计算。
6.竖墙的块长可根据现场实际情况予以调整。
7.预埋钢筋M1、M2、M2’的间距应根据翼缘板横向钢筋的距离调整，且与翼缘板纵、横向钢筋绑扎牢固。
8.预埋钢筋M1、M2、M2’底部附近的梁体纵横应适当移动使之穿过M1、M2、M2’内，以固定预埋钢筋，如“竖墙钢筋布置图”所示。
9.预埋钢筋M1、M2、M2’绑扎因注意竖直方向保持垂直，顺桥向应间距均匀，顺直，与纵向钢筋N1、N1’、N2绑扎牢固
10.声屏障遮板伸出钢筋因与竖墙A中的梁体预埋钢筋M1及N2~N6钢筋绑扎牢固
11.遮板的安装应与竖墙A的施工同时进行，施工时要注意严格按照先安装遮板，后浇筑竖墙A的顺序进行施工。
12.竖墙B的构造及配筋与安装栏杆（挡板）及整体式声屏障相同，详见“竖墙构造及钢筋布置图（一）”

浙江丽臣科技有限公司除了生产AB竖墙模具外，在今年通过自主研发设计首次推出了一款通过ABS材质注塑成型的F1栏杆遮板塑料模具，打破常规的使用钢材焊接成型，在减少模具生产时间的前提下，保证栏杆模具依旧能继续使用。
